前言

本用户手册主要介绍了本公司所研发生产及销售的无线通讯系列产品的原理构成、性能指 标、工程应用指导及相关维护等内容。主要面向具有移动通信基础知识的人员，供用户及相关

操作人员作为参考与操作指导使用。

由于产品升级等因素可能出现设备的软、硬件版本或技术参数与本手册内容不完全相符的 情况，本公司保留对手册的最终解释权。产品如有更新本司恕不另行通知，如需查询产品的更

新信息，请与本司当地销售机构联系。

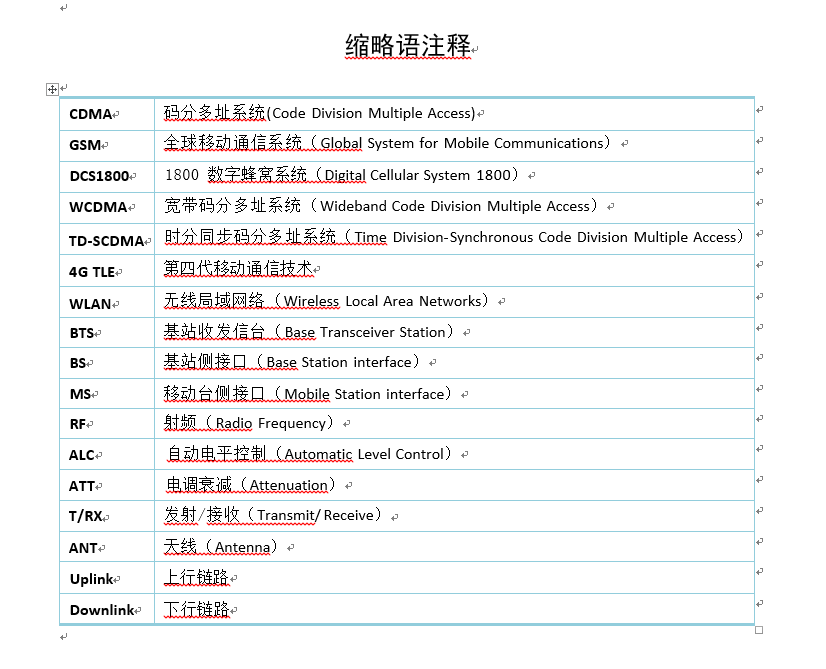

缩略语注释

安全须知

安装和操作本公司设备之前，请务必阅读本页，认真遵守以下安全事项：

v 在进行设备安装和维护时请参照本手册步骤执行， 以免对人体或设备造成不必要的伤害

v 所有室外天线必须进行雷电防护且防护措施必须符合相关规范要求

v 用户必须为设备提供合适的供电条件，供电不匹配可能对人体及设备造成伤害或者损害

v 在某些特定的情况下，设备的温度有可能会较高，并可能对人体造成微小的伤害，所以操

作时建议有一定的防护措施，如手套等

v 设备出厂前各模块均已进行严格调试，请勿试图打开设备模块， 以免造成模块损坏或人身

安全事故

v 其它涉及施工安全及仪器安全等事宜请参照相关规范文件执行

第 1 章  系统概述

概述

数字移动通信干扰器即数字(放装型)屏蔽器是集信号屏蔽和监控管理于一体的产品，通过 屏蔽手机下行信号，实现在覆盖区屏蔽违规使用手机的作用，可支持对不同制式的手机进行

屏蔽，不会对基站上行产生干扰。

在屏蔽区域，能有效阻断各个运营商手机通讯业务，包括语音，数据，短信等业务。其

各个运营商有中国移动、中国电信、中国联通。网络制式包含有 2G 、3G 、4G 、5G。

系统用于监狱、看守所、会议室、考场以及需要安全和保密的特殊场所。

1.2 系统特点

v 自适应，即插即用，无需参数设置。

由于设备使用场景多种多样，不同场景会有不同的频段、频点。所以本设备算法支持 自适应功能，能够自动匹配任何场景，任何频段。设备上电后即可使用，无需任何参

数设置。

v 支持全部手机无线通信频段

手机通信频段多，伪基站等设备需要根据现网的频段选配模块，在新的环境中又需要 增加新的模块，使用非常不方便。如果伪基站产品支持全频段屏蔽，设备的体积会非 常大，功耗也会非常高。本产品支持 698-3500M 三大运营商 2G 、3G 、4G 、5G 的所有

通信频段。任何场景都无需增加硬件模块。

v 联网功能

支持所有设备的联网，网口连接，标准 TCP/ IP 协议，可以远程实时监控设备的运行状

态，远程调整设备的参数。

v 绿色智能

本产品发射功率小，和传统的模拟屏蔽技术相比有 5 倍的屏蔽优势。和其他的数字方

式相比，在同体积，同发射功率的情况下也有很好的性能优势。

v 不干扰基站

传统的屏蔽产品对运营商的网络有非常大的影响，而本产品采用全新的 TDD 屏蔽算法，

只干扰 TDD 基站的下行，不干扰 TDD 基站。

v 不干扰其他频段设备

良好的带外抑制，不会对无人机频段产品干扰。

v 定时功能，能够设置每台设备的运行时间。

通过界面可以设置设备的定时开关。

1.3 应用场合

智能无线信号监管系统适合应用于以下场合：

v 视听场所：戏院、 电影院、音乐会、图书馆、 录音室、礼堂等

v 安保隐私：监狱、法院、考场、会议室、殡仪馆、政府机构、金融机构、大使馆等

v 健康安全：工业厂区、生产车间、加油站、燃气站、医院等

第 2 章  产品介绍

工作原理

数字（放装型）屏蔽器由数字信号处理、射频放大模块组成，系统链路工作原理是接收端 通过天线接收移动信号，经滤波器、低噪声放大器、模拟混频器、模数转换（ADC）、在经过数 字信号处理、数字同步后再进行数字上变频（DUC）、数模转换（DAC）、模拟混频后进入功率

放大器，大功率屏蔽信号通过天线发送到需要被屏蔽的区域。

2.2 设备组成及接口

设备说明

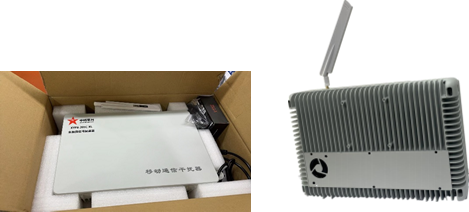

2.2.1.1 外观图

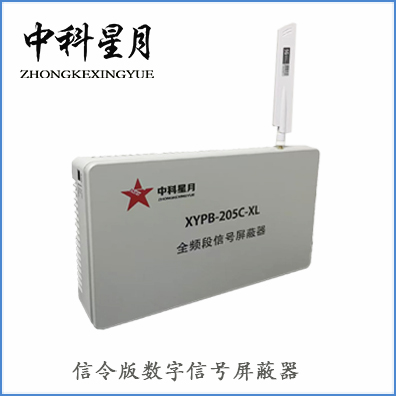

图 2-1  外观图

2.2.1.2 设备规格

尺寸：长宽高（ mm）： 410×260×80mm。

重量： ≤6.5kg。

2.2.1.3 面板及接口

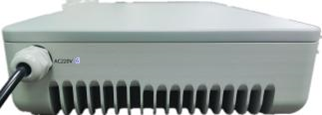

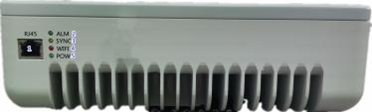

一体的外部接口说明如图，

图 2-2  接口图

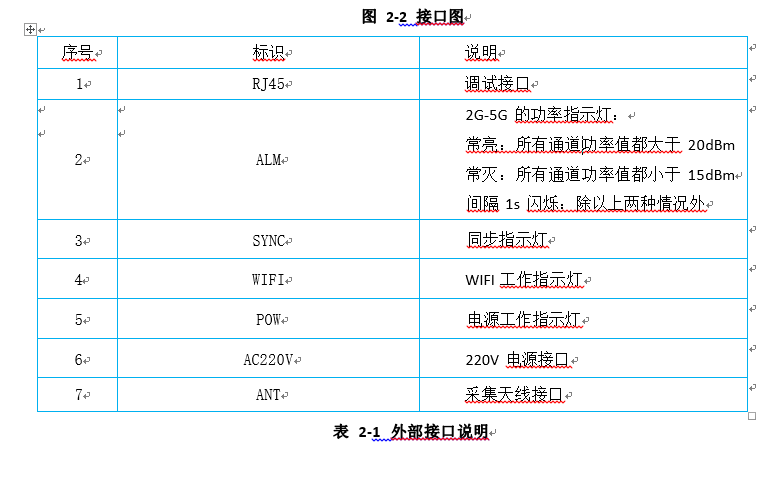

 表 2-1  外部接口说明

2.3 技术背景与技术原理

移动电话给人们带来便捷的同时，也带来许多安全隐患。例如给监狱、戒毒所、教育机

构、法庭和军区等工作场合及特殊单位带来一系列管理问题。

模拟扫频设备：

传统方式无线信号屏蔽，功能较单一，屏蔽效果较差，管理成本高。其采用单音信号在 相应系统的下行频带内进行循环扫描，以达到恶化相应频段内下行信号的目的，以实现信号 阻断，但在当前移动通信系统中存在较大缺陷，如在 4G，5G 系统中由于采用多路子载波并发 方案，该方案基本无法达到信号阻断效果。在 2G 、3G 系统中，传统屏蔽器方案，需要使屏蔽 信号大于原始场强 15~25dB 才能达到信号阻断效果，只是简单的压制方式，整体信号阻断效

果差，空间辐射大，同时严重干扰基站的上行。

信令级屏蔽设备：

本产品针对不同通信制式的特点采用不同的干扰方案去处理， 以实现阻断手机通信的目

的。具体采用数字信号处理的方法，去解析各制式的特殊信道，获取其编码及相关的信息。

然后利用这个特殊信道的编码信息，如相位信息，同步信息，控制信息等，进行编码加扰，

以达到具有绿色低辐射、高效率、周界控制精准、高度智能自适应、兼具信号屏蔽等多重功 能的 2G3G4G5G 全网的手机信号屏蔽系统，做到屏蔽信号与原始场强相当，或大于 5-7db

就能迫使手机无法正常通信，或直接无服务的状态，达到屏蔽的目的。

2.4 总体的设计思路

本产品的设计思路：系统的同步单元接收空口 2G3G4G5G 的基站下行信号，采用数字信 号处理算法，解析出各通信制式的专用信道，获取出各通信制式的专用信道的特殊信息。针 对不同通信制式的特点，近端同步单元把解析出来的信息，通过光纤传输给远端单元，然后

在远端单元产生针对各制式专门的屏蔽编码进行加扰或重编码的方式重新产生其对应的信

道，调制到各信道上输出， 以达到误导手机错误解调的目的。迫使手机无法正常通信，

或直接无服务的状态，达到屏蔽的目的。

本产品还采用了呼吸效应的屏蔽方式，当空口下行信号场强越强时，我们系统输出的信 号也跟着增强，当前场强变弱时，我们系统输出的信号也跟着变弱，大大降低了设备的功率

损耗，节约设备的运营成本。同时本发明还解析出空口 TDD 系统的上下行同步开关，这样就

可以实现在屏蔽手机信号的同时，也能不干扰基站。达到低辐射、全制式高效率、周界控制

精准、高度智能自适应的屏蔽系统。

本系统的处理机制分成两种处理方式：

码分方式：首先开启接收链路，接收基站的下行链路的信号，以 GPS 有基准解析导频及 同步信道，然后本地产生干扰码，编码调制产生导频信道，公共信道，后调制合并发射输 出。此时设备的发射链路是关闭的， 以避免收发链路同时开启时，出现自激，进行屏蔽特定

周期后，再重新开启接收链路，一直循环下去。

时分方式：此系统主要是以 TD-LTE 的系统为主，TD-SCDMA 系统的同步启始位置可以通 过 TD-LTE 的同步启起位置进行调整获取。同时开启接收链路，接收基站的下行链路的信号， 通过 FPGA 内部进行解调算法，解析出同步信号进行上下行开关切换，以避免发射输出时，干扰上行基站。解析完同步信道，小区号，公共信道等，后关闭接收通道。开启发射通道本

地产生干扰码输出，这样设备就不存在自激。

3.1 安装要求

环境要求

3.1.1.1 防腐蚀、抗震要求

安装地点不应存在有腐蚀性、有毒性的烟尘和气体，以确保机柜及安装维护人员的安全。 安装地点的抗震烈度设计应符合当地基本烈度设计标准，对达不到抗震要求的墙面或地面，要

对其进行加固处理，以达到要求。

3.1.1.2 防雨、水、雪要求

设备只能室内安装，安装地点需进行防水防潮等措施。应确保其处于干燥、通风的室内安

装环境。

3.1.1.3 照明、通风和消防要求

安装地点应有提供足够的照明， 以保证安装维护工作的需要。安装地点严禁存放易燃、易 爆等危险品。机房温度不可超过 50℃ , 在一定距离内，应设置一定数量的手提式灭火器，供火

灾初起时使用。

3.1.1.4 电源、接地要求

设备安装前，要根据设备上标签的标识，设备采用 DC-24V 适配器。

设备安装检查

系统工程施工前，如室外工程应确认站点基础工程及电源供电等前期事宜的落实，室内工 程应与物业方再次核对安装场所及分布路由等的协调工作。同时，应仔细核对发货清单上的材

料，避免因材料不齐影响安装计划。

检查设备外观是否正常，所有螺钉、螺母全部都拧紧，平垫、弹垫无松动现象。所有金属

配件间都保证可靠连接，并保证可靠电气连通性。

检查电缆网线表皮无破损等，并检查网线顺序是否正确，接头是否有损坏现象。
